Principales fonctionnalités

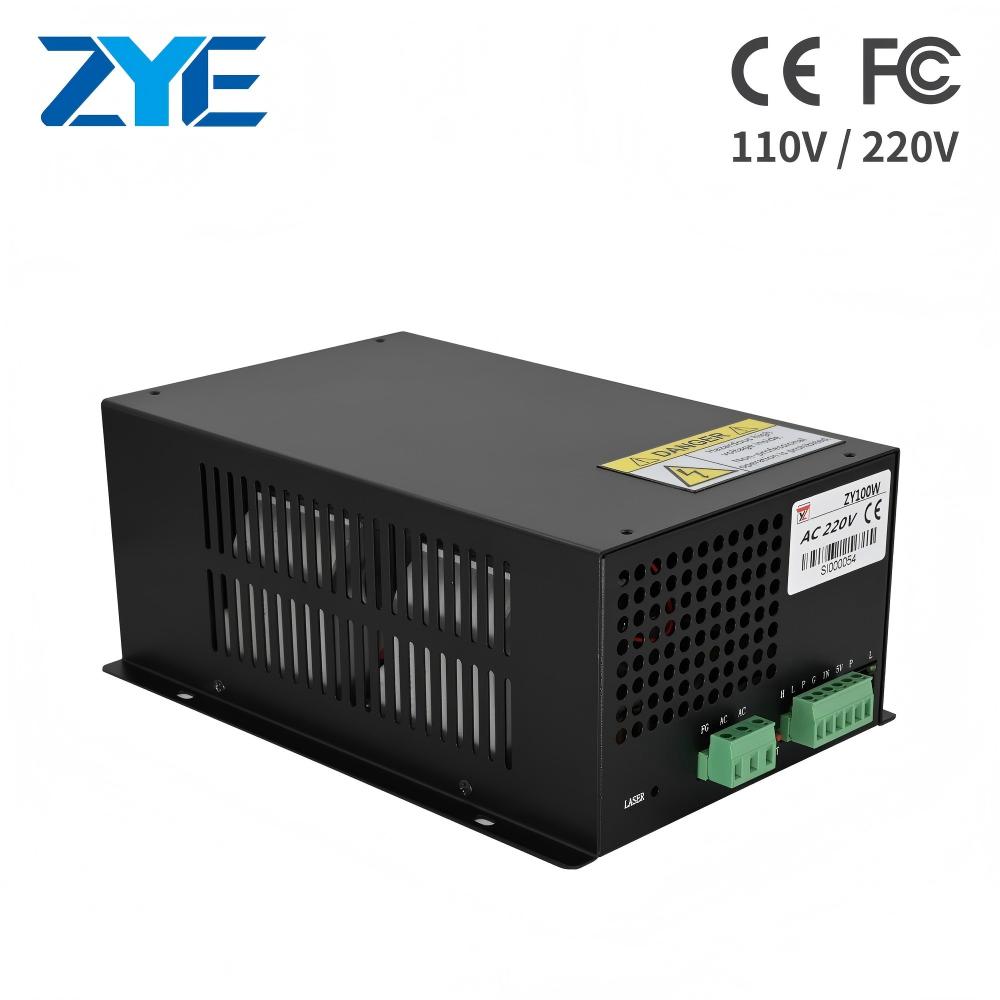

Conçu pour les tubes laser CO2 en verre de 100 W
Le ZY100W est destiné aux systèmes de tubes laser CO2 en verre compatibles de 100 W. Le courant de fonctionnement autorisé et les spécifications électriques du tube laser doivent être vérifiés avant l'installation.
Sortie maximale de 30 kV et 30 mA
La tension de sortie maximale confirmée est de 30 kV et le courant de sortie maximal confirmé est de 30 mA.
Le courant d’alimentation maximum n’est pas nécessairement le courant de fonctionnement continu correct pour chaque tube laser. Suivez la limite de courant spécifiée par le fabricant du tube laser.
Options d'entrée AC110V ou AC220V
Les versions AC110V et AC220V sont disponibles pour différents marchés et configurations de machines.
Celles-ci doivent être traitées comme des versions d'entrée distinctes, sauf indication contraire sur l'étiquette de l'unité fournie. Veuillez préciser la tension d'entrée requise lors de la demande de devis.

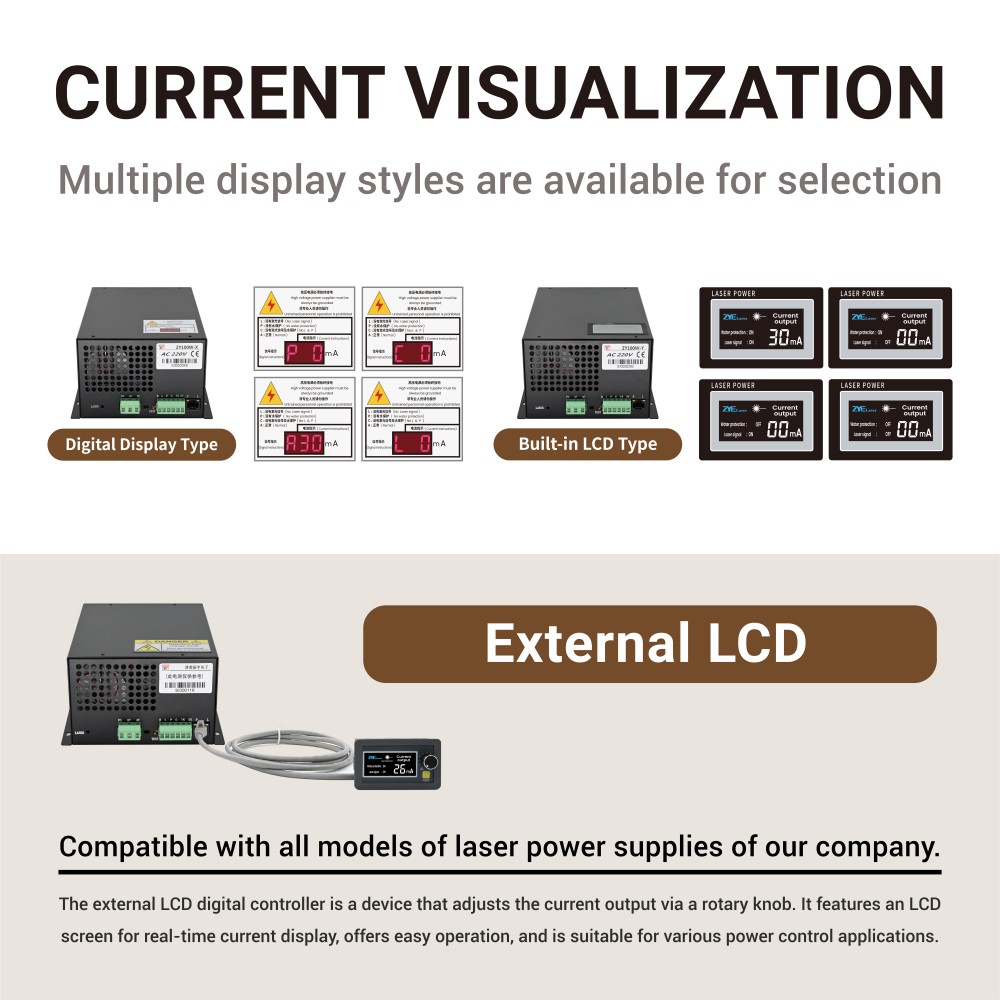

Configurations d'affichage actuelles en option
Les configurations d'affichage disponibles incluent :
- Affichage numérique du courant
- Écran LCD intégré
- Contrôleur LCD externe
- Configuration standard sans écran
La configuration exacte doit être confirmée avant de commander.
Contrôleur de courant LCD externe
Le contrôleur LCD externe en option fournit un affichage du courant de fonctionnement en temps réel et un réglage du courant rotatif. Il peut être installé dans une position plus facile à observer et à régler pour l'opérateur de la machine.
Plusieurs entrées de déclenchement laser
L'alimentation fournit des entrées de déclenchement laser actif-bas et actif-haut pour les systèmes de contrôle de machine compatibles.
Contrôle de puissance 0–5 V
Un signal de contrôle de 0 à 5 V peut être utilisé pour ajuster la puissance de sortie du laser via un contrôleur compatible.
Entrée de protection de l'eau
Une entrée de protection contre l'eau active-faible et efficace au sol est fournie. Lorsqu'il est correctement connecté au circuit de protection de la machine, il permet d'empêcher le fonctionnement du laser sans le signal de protection requis.
Fonction de test d'alimentation
Le commutateur de test avant peut aider les techniciens qualifiés à vérifier si l'alimentation électrique fonctionne pendant le diagnostic des pannes.
Il ne doit être utilisé qu'après avoir vérifié la mise à la terre, la circulation de l'eau de refroidissement, le tube laser, la connexion haute tension et le câblage de commande.
Connexion haute tension détachable
La sortie haute tension arrière utilise une connexion d'extension amovible. Le connecteur doit être complètement serré et correctement isolé avant la mise sous tension de l'équipement.

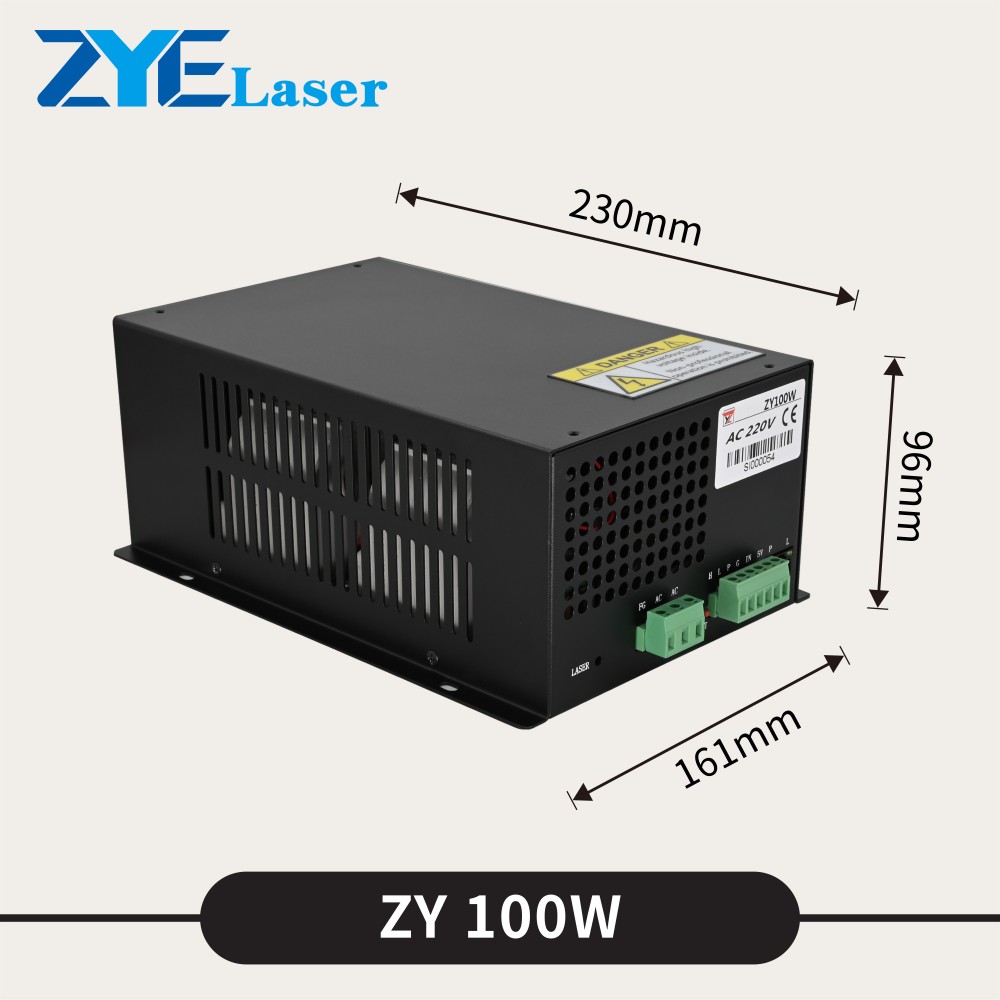

Refroidissement par ventilateur
Le ZY100W utilise un refroidissement par ventilateur. Un espace de ventilation suffisant doit être maintenu autour de l’alimentation électrique pendant l’installation.

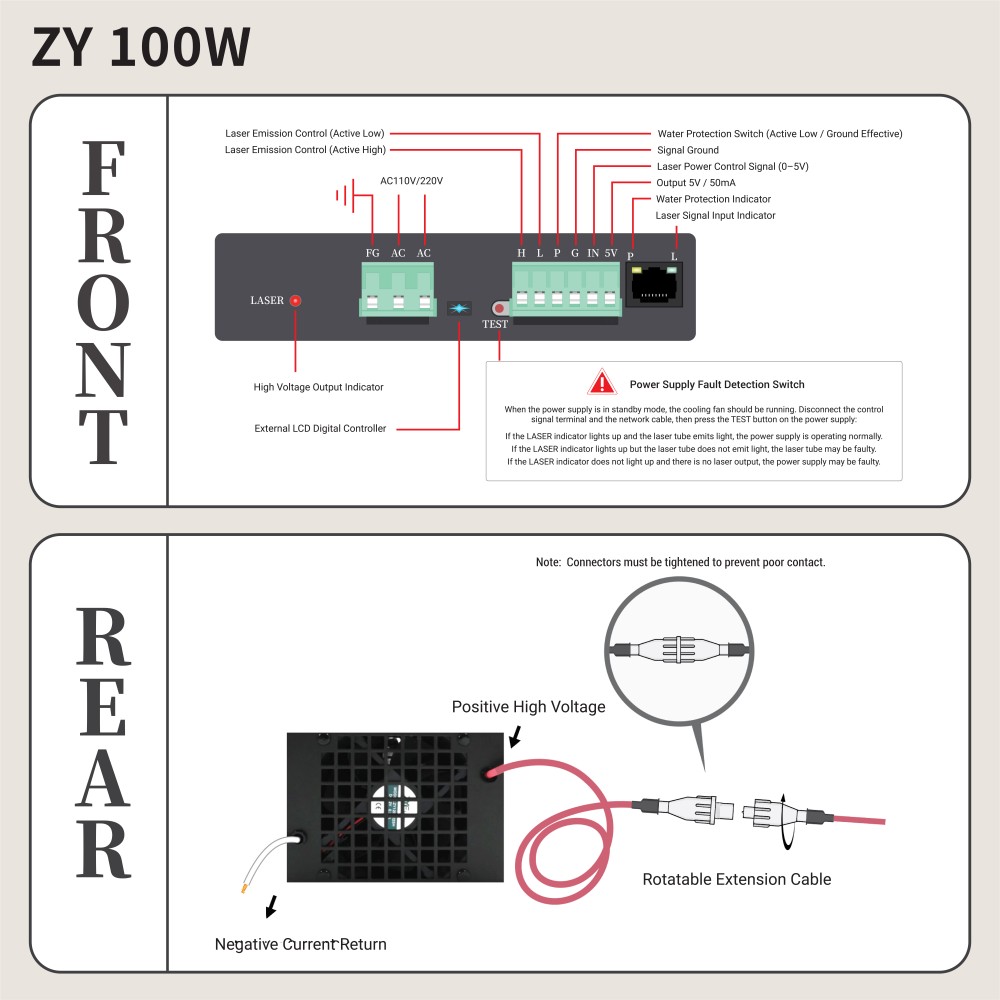

Bornes de contrôle et connexions
L'interface de commande avant illustrée dans le schéma du produit comprend les fonctions suivantes :
| Terminal/Connection |
Function |
| FG |
Protective ground |
| AC / AC |
AC input |
| H |
Active-high laser trigger |
| L |
Active-low laser trigger |
| P |
Water-protection input |
| G |
Signal ground |
| IN |
Laser power control signal |
| 5V |
5V output |
| Display Port |
External LCD controller connection |
| TEST |
Power-supply test switch |
Les marquages des bornes doivent être vérifiés sur l’unité réelle avant le câblage. Ne transférez pas les fils uniquement en fonction de la position du connecteur, car différents modèles d'alimentation peuvent utiliser des définitions différentes.
Applications typiques
Le ZY100W peut être utilisé dans des équipements compatibles tels que :
- Machines de gravure laser CO₂ 100W
- Machines de découpe laser CO₂ 100W
- Matériel de découpe et de gravure acrylique
- Machines à graver et à découper le bois
- Équipement de traitement du cuir et du tissu
- Machines de production de publicité et de signalétique
- Fabrication de machines laser CO₂
- Réparation d'équipement laser et remplacement du bloc d'alimentation
Les performances réelles de découpe et de gravure dépendent également du tube laser, des composants optiques, du système de refroidissement, du matériau et des paramètres de la machine.
Notes d'installation et de sécurité
Le ZY100W génère une haute tension dangereuse. L'installation, le câblage, les tests et la maintenance doivent être effectués par du personnel qualifié familier avec l'équipement laser CO₂.
Avant l'installation :
Débranchez la machine du secteur.
Laissez l’énergie électrique stockée se décharger.
Vérifiez la tension d'entrée CA.
Connectez solidement la terre de protection.
Vérifiez chaque définition de terminal.
Vérifiez que le connecteur haute tension est complètement serré.
Maintenez la connexion haute tension correctement isolée.
Vérifiez la circulation de l'eau du tube laser.
Maintenez suffisamment d’espace autour du ventilateur de refroidissement.
Gardez l'alimentation électrique à l'écart de l'eau, des débris conducteurs et de la poussière excessive.
Ne touchez jamais l’anode du tube laser ou la connexion haute tension lorsqu’il est sous tension.
Si le laser ne se déclenche pas, évitez les tests répétés. Vérifiez systématiquement l'entrée CA, la mise à la terre, le circuit de protection contre l'eau, le signal du contrôleur, le câblage, le tube laser et l'alimentation électrique.
Pourquoi choisir Jinan Zhenyu Electronics
Jinan Zhenyu Electronics Co., Ltd. (
ZYE Laser ) développe et fournit des alimentations laser haute tension pour les équipements laser CO₂ et les applications industrielles associées.
Pour la sélection du modèle ZY100W, les clients peuvent fournir la valeur nominale du tube laser, l'ancienne étiquette d'alimentation, la tension d'entrée requise, les photos de câblage et les dimensions d'installation pour vérifier la configuration.
Les options d'affichage de tension d'entrée et de courant disponibles doivent être confirmées dans les documents de devis ou de commande.
FAQ
Pour quel type de tube laser le ZY100W est-il conçu ?
Le ZY100W est conçu pour les systèmes de tubes laser CO₂ en verre compatibles de 100 W. La tension du tube, le courant de fonctionnement admissible et les exigences de connexion doivent être confirmés avant l'installation.
Quelle est la puissance maximale du ZY100W ?
La tension de sortie maximale confirmée est de 30 kV et le courant de sortie maximal est de 30 mA.
Une unité peut-elle fonctionner à la fois sur AC110V et AC220V ?
AC110V et AC220V sont des options d'entrée disponibles. Ils doivent être traités comme des versions différentes, sauf indication contraire sur l’étiquette du produit.
Le ZY100W inclut-il un affichage actuel ?
Des configurations à affichage numérique, LCD intégré et LCD externe sont disponibles. Confirmez la version requise avant de commander.
Que fait le contrôleur LCD externe ?
Il affiche le courant de fonctionnement en temps réel et permet un réglage du courant rotatif. Sa connexion et sa compatibilité doivent être confirmées pour la configuration sélectionnée.
Peut-il remplacer une autre alimentation laser CO₂ de 100 W ?
C'est possible, mais la puissance seule ne suffit pas. Vérifiez la tension d'entrée, la puissance nominale de sortie, les signaux de commande, l'entrée de protection, le câblage, les dimensions et la connexion haute tension.
30 mA est-il le courant continu recommandé pour chaque tube de 100 W ?
Non. Il s'agit du courant de sortie maximal de l'alimentation. La limite de courant de fonctionnement spécifiée par le fabricant du tube laser doit être respectée.
Besoin de confirmer si le ZY100W convient à votre machine ?
Envoyez s'il vous plaît:
Puissance du tube laser et photo de l'étiquette
Ancien modèle et étiquette d'alimentation
Tension d'entrée CA requise
Photos des bornes de câblage
Modèle ou photo du contrôleur
Cotes d'installation
Configuration d'affichage requise
Jinan Zhenyu Electronics vérifiera la configuration ZY100W disponible en fonction des informations fournies.
